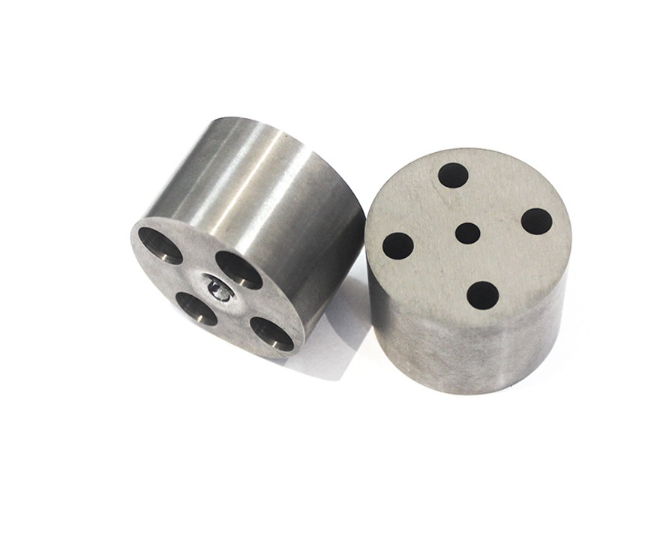

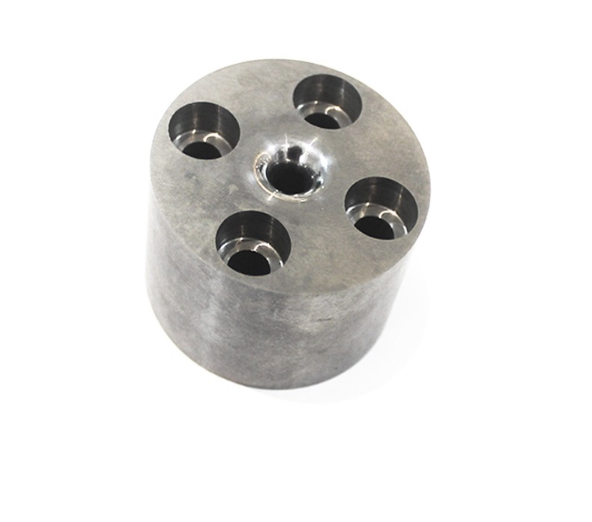

【名称】 | 硬质合金缩径模具 | 【品牌】 | 民成 |
【牌号】 | YG15 | 【规格】 | 按客户图纸生产 |
【钴含量】 | 15% | 【碳化钨含量】 | 85% |
【钴磁】 | 13.0--14.6% | 【抗弯强度】 | 2220N/mm2 |
【洛氏硬度】 | 86.5HRA | 【密度】 | 13.9--14.2g/cm3 |
【用途推荐】 |
缩钢筋 | ||
【产地】 | 中国硬质合金之乡--湖南株洲 | ||
【产品简介】 | 1. 株洲精钻采用先进的成型技术,可以制作各种复杂形状的硬质合金产品;可以根据用户的图纸组织生产。 2. 产品变形小,精度非常高。 3. 产品无需进行机加工或者仅需要少量加工。
| ||
【备注】
| 株洲民成可根据您的图纸要求生产钨钢异型模具 YG15硬质合金缩径模具 缩钢筋专用钨钢模具。 |
关于硬质合金的简介:
硬质合金性能优越,因此在工业上得到广泛应用。良好的耐磨性及较高的硬度,使它适用于制造耐高温、磨擦、腐蚀的耐磨零件,机械零件以及拉丝模等。近几年,在多种工业用途中,硬质合金成为取代钢材的.佳选择。小到圆珠笔尖,大到冲压床,拉丝模,或者钢工业上用的轧机,其中的耐磨零件都可以用硬质合金来生产。
硬质合金模具是钢模的的寿命十几倍乃至几十倍,硬质合金模具具有高硬度,高强,耐腐蚀,耐高温和膨胀系数小,一般都是采用钨钴的硬质合金。具有高抗击韧性及抗疲劳、高强度、不易崩缺,不易断裂,耐磨性强、不易磨损,精密度高、稳定性强、使用寿命长等特点。
适用于生产螺丝、螺母、铜、铁、铝、不锈钢等标准件紧固件。
硬质合金模具根据用途可分为四类:
第一类:硬质合金拉丝模具,这类模具占硬质合金模具的绝大部分。我国目前拉丝模的主要牌号YG8、YG6、YG3,其次是YG15、YG6X、YG3X,研制一些新牌号,如用于高速拉丝的新牌号YL,
第二类:冷镦冷冲模、整形模,主要牌号有YC20C、YG20、YG15、CT35以及YJT30和MO15。
第三类:用于磁性材料生产的无磁合金模,如YSN系列的YSN(包括20、25、30、35、40)以及钢结无磁模牌号TMF。
第四类:为热作模,这类合金暂无标准牌号,市场需要在增加。
模具、耐磨零件用硬质合金牌号、性能及用途推荐:
各类硬质合金拉制模具型号用途推荐
产品 | 产品类别 | 尺寸范围 | 用途 | |
钢套尺寸 | 模孔尺寸 | |||
圆型拉伸模 | 10型 | 25×12 28×16 | 0.25~0.8 | 拉制黑色有色金属线材 |
11型 | 28~40×12~28 | 0.4~5.7 | 拉制黑色金属线材 | |
12型 | 25~50×1028 | 0.4~8.0 | 拉制有色金属线材 | |
13型 | 66~220×35~80 | 3.7~84.0 | 拉制黑色有色金属棒材 | |
S11型 | 28~40×12~28 | 0.4~5.7 | 拉制黑色金属线材大压 | |
S13型 | 66~220×35~80 | 3.7~84.0 | 拉制黑色金属线材棒材 | |
W1型 | 24~230×12~90 | 0.5~55.0 | 拉制黑色金属线材大入 | |
20型 | 32~190×22~75 | 2.0~60.0 | 管材减壁模 | |
21型 | 98~190×55~70 | 20.0~62.0 | 管材减壁模 | |
22型 | 45~220×25~75 | 3.0~90.0 | 拉制有色金属管材模 | |
23型 | 98~200×55~75 | 20.0~70.0 | 管材减径减壁两用模 | |
异型拉伸模 | 40型 | 33~200×20~70 | 1.8~55 | 拉制正方形棒材 |
41型 | 66~135×30~50 | 6.7~23.6×4.7~14.7 | 拉制扁形材料模 | |
42型 | 40~135×20~35 | 1.9~32.0×1.0~6.5 | 拉制矩形材料模 | |
60型 | 66~200×30~70 | 2.5~75.0 | 拉制六角形材料模 | |
芯棒尺寸D×H | 内径d | |||
拉制管材芯棒 | 30型 | 28~64×27~35 | 17~28 | 拉制无缝钢管用模 |
31型 | 14~47×25~45 | 7~26.4 | 拉制 无缝钢管用模 | |
圆直模涂料模 | QN4710~QN4716 | 8.5×12 | 3.2~5.5 | 生产电焊条用 |
QN105~QN1033 | 15×20 | 1.5~7.0 | ||
拉制管材芯棒
| 平头模 | 冷镦冷冲铜、铝、 | ||
沉头模 | ||||
缩杆模 | ||||
剥皮模 | QC1型 | φ3.0~φ30.0 | 适黑色有色金属 | |
QC2型 | φ32.8~φ50.0 | |||
送丝轮飞轮 | φ136 φ150 φ160 | 生产电焊条用 |
牌号 | 密度 | 硬度 | 抗弯强度 | 推荐用途 |
YG6X | 14.8-15.1 | ≥91 | ≥1420 | 适用于应力不大的条件下,拉制直径6.0mm 以下的钢丝,有色金属线材或棒材. |
YG6 | 14.7-15.1 | ≥89.5 | ≥1520 | 适用于应力较大条件下,拉制直径20mm以下 的钢丝、有色金属及合金棒材,也适于拉制 直径10mm以下的管材. |
YG8 | 14.6-14.9 | ≥89 | ≥1470 | 适于钢、有色金属及合金棒材和管材的拉丝 校准,也适于制造机械零件、工具及易损零件. |
YG8.2 | 14.4-15.0 | ≥88 | ≥1450 | |
YG8L | 14.6-15.0 | ≥89 | ≥1450 | |
YG15 | 13.9-14.2 | ≥86.5 | ≥2060 | 适于高压缩率下钢钢棒和钢管拉伸, 在较大应力下工作的顶锤、穿孔及冲压工具 |
HK12 | 14.2-14.7 | ≥87.5 | ≥2100 | |
KY10 | 14.1-14.5 | ≥87.5 | ≥2060 | |
YG20 | 13.4-13.8 | ≥83.5 | ≥2480 | 适于制冲压模具、如冲压手表零件、 乐器弦等,冲电池壳,牙膏皮的模具, 小尺寸钢球,螺钉,螺帽等的冲压模具等。 |
YG20C | 13.4-13.8 | ≥82 | ≥2480 | 适于制标准件,轴承、工具等行业用的冷镦, 冷冲,冷压模具,弹头和弹壳的冲压模具。 |
YG20D | 13.4-13.8 | ≥82 | ≥2300 | |
YSN30 | 13.9-14.9 | ≥87 | ≥1900 | 无磁合金,适于磁性行业制作成 |
