硬质合金合金拉伸模具
【常用牌号推荐】:
牌号 | 密度 | 硬度 | 抗弯强度 | 推荐用途 |
YG6X | 14.8-15.1 | ≥91 | ≥1420 | 适用于应力不大的条件下,拉制直径6.0mm以下的钢丝,有色金属线材或棒材. |
YG6 | 14.7-15.1 | ≥89.5 | ≥1520 | 适用于应力较大条件下,拉制直径20mm以下的钢丝、有色金属及合金棒材,也适于拉制直径10mm以下的管材. |
YG8 | 14.6-14.9 | ≥89 | ≥1470 | 适于钢、有色金属及合金棒材和管材的拉丝校准,也适于制造机械零件、工具及易损零件. |
YG8.2 | 14.4-15.0 | ≥88 | ≥1450 | |
YG8L | 14.6-15.0 | ≥89 | ≥1450 | |
YG15 | 13.9-14.2 | ≥86.5 | ≥2060 | 适于高压缩率下钢钢棒和钢管拉伸,在较大应力下工作的顶锤、穿孔及冲压工具 |
YG20 | 13.4-13.8 | ≥83.5 | ≥2480 | 适于制冲压模具、如冲压手表零件、乐器弦等,冲电池壳,牙膏皮的模具,小尺寸钢球,螺钉,螺帽等的冲压模具等。 |
YG20C | 13.4-13.8 | ≥82 | ≥2480 | 适于制标准件,轴承、工具等行业用的冷镦,冷冲,冷压模具,弹头和弹壳的冲压模具。 |
YG20D | 13.4-13.8 | ≥82 | ≥2300 | |
YSN30 | 13.9-14.9 | ≥87 | ≥1900 | 无磁合金,适于磁性行业制作成。 |

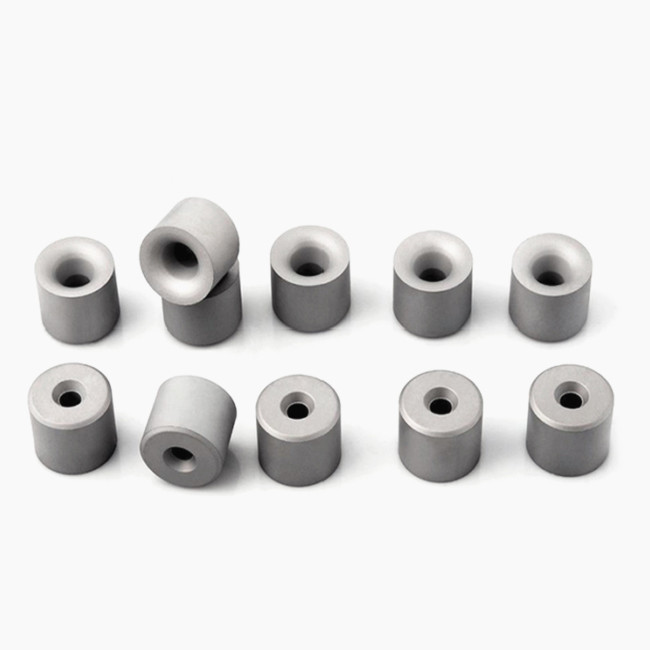

【硬质合金拉丝模具 YG8硬质合金成品拉丝模具】:
【产品部分尺寸参考】:
产品 | 产品类别 | 尺寸范围 | 用途 | |
钢套尺寸 | 模孔尺寸 | |||
圆型拉伸模 | 10型 | 25×12 28×16 | 0.25~0.8 | 拉制黑色有色金属线材 |
11型 | 28~40×12~28 | 0.4~5.7 | 拉制黑色金属线材 | |
12型 | 25~50×1028 | 0.4~8.0 | 拉制有色金属线材 | |
13型 | 66~220×35~80 | 3.7~84.0 | 拉制黑色有色金属棒材 | |
S11型 | 28~40×12~28 | 0.4~5.7 | 拉制黑色金属线材大压 | |
S13型 | 66~220×35~80 | 3.7~84.0 | 拉制黑色金属线材棒材 | |
W1型 | 24~230×12~90 | 0.5~55.0 | 拉制黑色金属线材大入 | |
20型 | 32~190×22~75 | 2.0~60.0 | 用于管材减壁模 | |
21型 | 98~190×55~70 | 20.0~62.0 | 用于管材减壁模 | |
22型 | 45~220×25~75 | 3.0~90.0 | 拉制有色金属管材模 | |
23型 | 98~200×55~75 | 20.0~70.0 | 管材减径减壁两用模 | |
异型拉伸模 | 40型 | 33~200×20~70 | 1.8~55 | 拉制正方形棒材 |
41型 | 66~135×30~50 | 6.7~23.6×4.7~14.7 | 拉制扁形材料模 | |
42型 | 40~135×20~35 | 1.9~32.0×1.0~6.5 | 拉制矩形材料模 | |
60型 | 66~200×30~70 | 2.5~75.0 | 拉制六角形材料模 | |
芯棒尺寸D×H | 内径d | |||
拉制管材芯棒 | 30型 | 28~64×27~35 | 17~28 | 拉制无缝钢管用模 |
31型 | 14~47×25~45 | 7~26.4 | 拉制 无缝钢管用模 | |
圆直模涂料模 | QN4710~QN4716 | 8.5×12 | 3.2~5.5 | 生产电焊条用 |
QN105~QN1033 | 15×20 | 1.5~7.0 | ||
拉制管材芯棒
| 平头模 | 用于冷镦冷冲铜、铝、 | ||
沉头模 | ||||
缩杆模 | ||||
剥皮模 | QC1型 | φ3.0~φ30.0 | 适用于黑色有色金属 | |
QC2型 | φ32.8~φ50.0 | |||
送丝轮飞轮 | φ136 φ150 φ160 | 生产电焊条用 |
【*特别注意】:接收非标定制,特种定制。
【特别说明】
1、因型号规格不同,重量会有差异,实际重量以实物为准。
2、因型号规格不同,市场也经常波动,实际价格以电话沟通为准。
