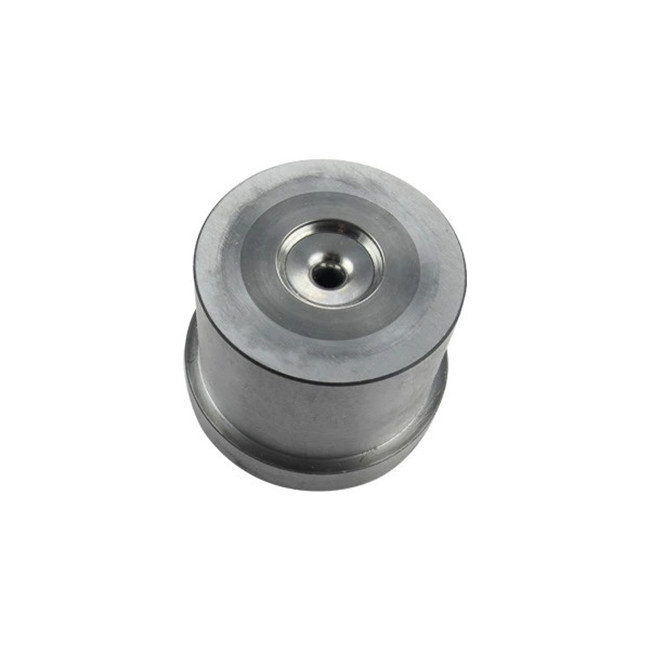

精密镶套拉丝成品模具

精密镶套拉丝成品模具

标签:

价格:

已有805人感兴趣

去询价




硬质合金合金拉伸模具



常用牌号推荐



牌号密度硬度抗弯强度推荐用途
YG6X14.8-15.1≥91≥1420适用于应力不大的条件下,拉制直径6.0mm以下的钢丝,有色金属线材或棒材.
YG614.7-15.1≥89.5≥1520适用于应力较大条件下,拉制直径20mm以下的钢丝、有色金属及合金棒材,也适于拉制直径10mm以下的管材.
YG814.6-14.9≥89≥1470适于钢、有色金属及合金棒材和管材的拉丝校准,也适于制造机械零件、工具及易损零件.
YG8.214.4-15.0≥88≥1450
YG8L14.6-15.0≥89≥1450
YG1513.9-14.2≥86.5≥2060 适于高压缩率下钢钢棒和钢管拉伸,在较大应力下工作的顶锤、穿孔及冲压工具
 YG2013.4-13.8≥83.5 ≥2480  适于制冲压模具、如冲压手表零件、乐器弦等,冲电池壳,牙膏皮的模具,小尺寸钢球,螺钉,螺帽等的冲压模具等。
YG20C13.4-13.8≥82≥2480  适于制标准件,轴承、工具等行业用的冷镦,冷冲,冷压模具,弹头和弹壳的冲压模具。
YG20D  13.4-13.8 ≥82 ≥2300
YSN3013.9-14.9≥87 ≥1900  无磁合金,适于磁性行业制作成。



硬质合金拉丝模具  YG8硬质合金成品拉丝模具





产品部分尺寸参考



产品
名称

产品类别
或型号

尺寸范围

用途

钢套尺寸

模孔尺寸

圆型拉伸模

10

25×12 28×16

0.250.8

 拉制黑色有色金属线材

11

2840×1228

0.45.7

 拉制黑色金属线材

12

2550×1028

 0.48.0

 拉制有色金属线材

13

66220×3580

 3.784.0

 拉制黑色有色金属棒材

S11

2840×1228

0.45.7

 拉制黑色金属线材大压
缩角模

S13

66220×3580

3.784.0

拉制黑色金属线材棒材
大压缩角模

W1

24230×1290

0.555.0

拉制黑色金属线材大入
口角模

20

32190×2275

2.060.0

用于管材减壁模

21

98190×5570

20.062.0

用于管材减壁模

22

45220×2575

3.090.0

拉制有色金属管材模

23

98200×5575

20.070.0

管材减径减壁两用模

异型拉伸模

40

33200×2070

1.855

拉制正方形棒材

41

66135×3050

 6.723.6×4.714.7

拉制扁形材料模

42

40135×2035

 1.932.0×1.06.5

拉制矩形材料模

60

66200×3070

 2.575.0

拉制六角形材料模


芯棒尺寸D×H

 内径d


拉制管材芯棒

30

2864×2735

 1728

拉制无缝钢管用模

31

1447×2545

 726.4

拉制 无缝钢管用模

圆直模涂料模

QN4710QN4716

8.5×12
10.5×12

 3.25.5

生产电焊条用

QN105QN1033

15×20

 1.57.0

拉制管材芯棒



平头模



用于冷镦冷冲铜、铝、
合金钢材质的标准件、
螺丝钉、铆钉等

沉头模



缩杆模



剥皮模

QC1


 φ3.0~φ30.0

适用于黑色有色金属
线、棒、管材的拉拔前
剥氧化皮

QC2


φ32.8φ50.0

送丝轮飞轮


 φ136  φ150 φ160

生产电焊条用



*特别注意】:接收非标定制,特种定制。

【特别说明】

1、因型号规格不同,重量会有差异,实际重量以实物为准。

2、因型号规格不同,市场也经常波动,实际价格以电话沟通为准。




更多关于硬质合金,碳化钨产品,钨钢产品的定制信息请致电17373358881
